LD型電動單梁起重機產品簡介

LD型電動單梁起重機（以下簡稱單梁起重機）是按標準JB/T1306-94設計制造的，與CDI、MDI等形式的電動葫蘆配套使用，成為一種有軌運行的輕小型單梁起重機，其適用起重量為1-10t，適用跨度為7.5-22.5米工作環境溫度在—25—+40℃范圍內。為方便用戶，設有地面和操縱室兩種操縱形式，操縱室又設有端面及側面開門兩種形式，以供用戶選擇使用。本產品為一般用途起重機，多用于機械制造、裝配、倉庫等場所。

本產品規格表示方法如如下：

（1）地面操縱

例：起重量：3t，跨度：10.5m，工作級別：A4

表示方法：LD3-10.5 A4

（2）操縱室操縱

例：起重量：5t，跨度：16.5m，工作級別：A5

表示方法：LD5-16.5A5S

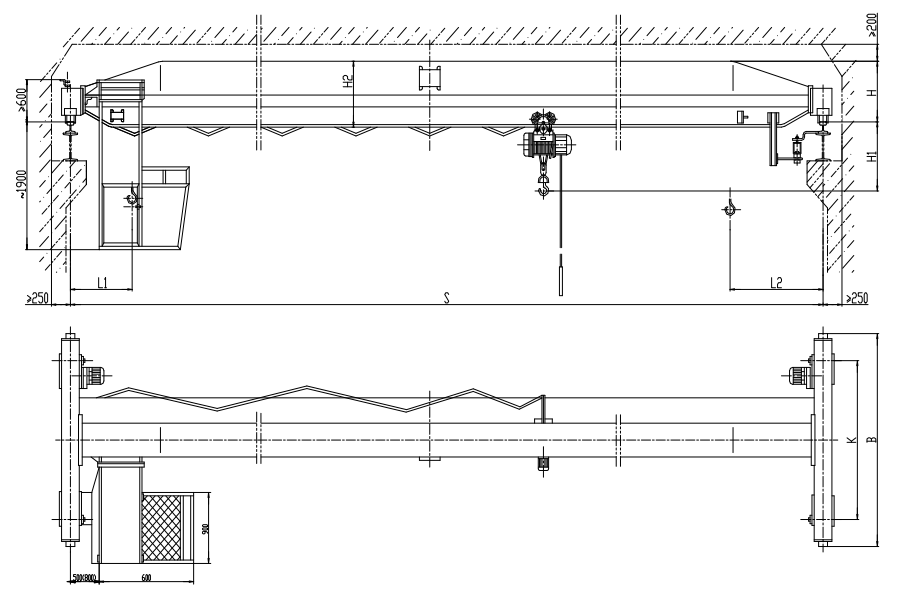

LD型電動單梁起重機主要尺寸圖紙：

LD型電動單梁起重機主要技術參數：

起重量 C a p ( t )		1												2
跨度 S p a n ( m )		8	9	10	11	12	13	14	15	16	17	19.5	22.5	8	9	10	11	12	13	14	15	16	17	19.5	22.5
工作制度 D u t y		A3-A5
起升高度Lifting Height		6 、 9 、 1 2 、 1 8 、 2 3 、 3 0 m ( 標 準 起升高度為 6 m )
起升速度 L i f t i n g S p e e d		8,8/0 . 8m/min(標準起升速度為8m/min)
葫蘆運 行速度 T r a v e l l i n g		20、30m/min(標準葫蘆運行速度為20m/min)
起重機 運 行速度 T r a v e l l i n g		20、30、45m/min(標準起重機運行速度為30m/min)
操縱方式 W o r k t y p e		地控、室控、遙控
電源 P o w e t S u p p l y		3AC,380V,50HZ
裝機 容量 C h i e f v o l u m e		3.1KW												4.6KW
薦用軌道 C r a n e R a i l		P15、P18、P22、P24
主要尺寸 Main Dimension	H	490										530	580	490							581			660	720
	H1	810							860			870		1000				1050			1060			1080	1120
	H2	550							600			650	700	550				600			700			800	900
	K	2000					2500					3000		2000					2500					3000
	B	2500					3000					3500		2500					3000					3500
	L1	800												880
	L2	1280												1300

起重量 C a p ( t )		3												5
跨度Span(m)		8	9	10	11	12	13	14	15	16	17	19.5	22.5	8	9	10	11	12	13	14	15	16	17	19.5	22.5
工作制度Duty		A3-A5
起升高度Lifting Height		6 、 9 、 1 2 、 1 8 、 2 3 、 3 0 m ( 標 準 起升高度為 6 m )
起升速度 L i f t i n g S p e e d		8,8/0 . 8m/min(標準起升速度為8m/min)
葫蘆運 行速度 T r a v e l l i n g		20、30m/min(標準葫蘆運行速度為20m/min)
起重機 運 行速度 T r a v e l l i n g		20、30、45m/min(標準起重機運行速度為30m/min)
操縱方式 W o r k t y p e		地控、室控、遙控
電源 P o w e t S u p p l y		3AC,380V,50HZ
裝機 容量 C h i e f v o l u m e		6.5KW												9.9KW
薦用軌道 C r a n e R a i l		P18、P22、P24
主要尺寸 Main Dimension	H	520				580			660			745	820	580				660			785			820	875
	H1	1150							1170			1185	1210	1380				1400			1415			1440	1485
	H2	650				700			800			900	1000	700				800			900			1000	1100
	K	2000					2500					3000		2000					2500					3000
	B	2500					3000					3500		2500					3000					3500
	L1	820												850
	L2	1300												1310

起重量 C a p ( t )		10												16
跨度Span(m)		8	9	10	11	12	13	14	15	16	17	19.5	22.5	8	9	10	11	12	13	14	15	16	17	19.5	22.5
工作制度 D u t y		A3-A5
起升高度Lifting Height		6 、 9 、 1 2 、 1 8 、 2 3 、 3 0 m ( 標 準 起升高度為 6 m )
起升速度 L i f t i n g S p e e d		4/0.4m/min、7/0.7m/min(標準起升速度為7m/min)												3.5/0.35m/min(標準起升速度為3.5m/min)
葫蘆運 行速度 T r a v e l l i n g		20、30m/min(標準葫蘆運行速度為20m/min)
起重機 運 行速度 T r a v e l l i n g		20、30、45m/min(標準起重機運行速度為30m/min)
操縱方式Work type		地控、室控、遙控
電源 P o w e t S u p p l y		3AC,380V,50HZ
裝機 容量 C h i e f v o l u m e		16.2KW									17.6KW			17.6KW									19KW
薦用軌道 C r a n e R a i l		P24、P38
主要尺寸 Main Dimension	H	875				975			1050			1075	1100	1068				1168
	H1	1470				1495			1540			1600	1640	2032
	H2	950				1050			1150			1200	1250	1200				1300						1400
	K	2000					2500					3000		2000					2500					3000
	B	2500					3000					3500		2500					3000					3500
	L1	1230												1300
	L2	1830												1900
